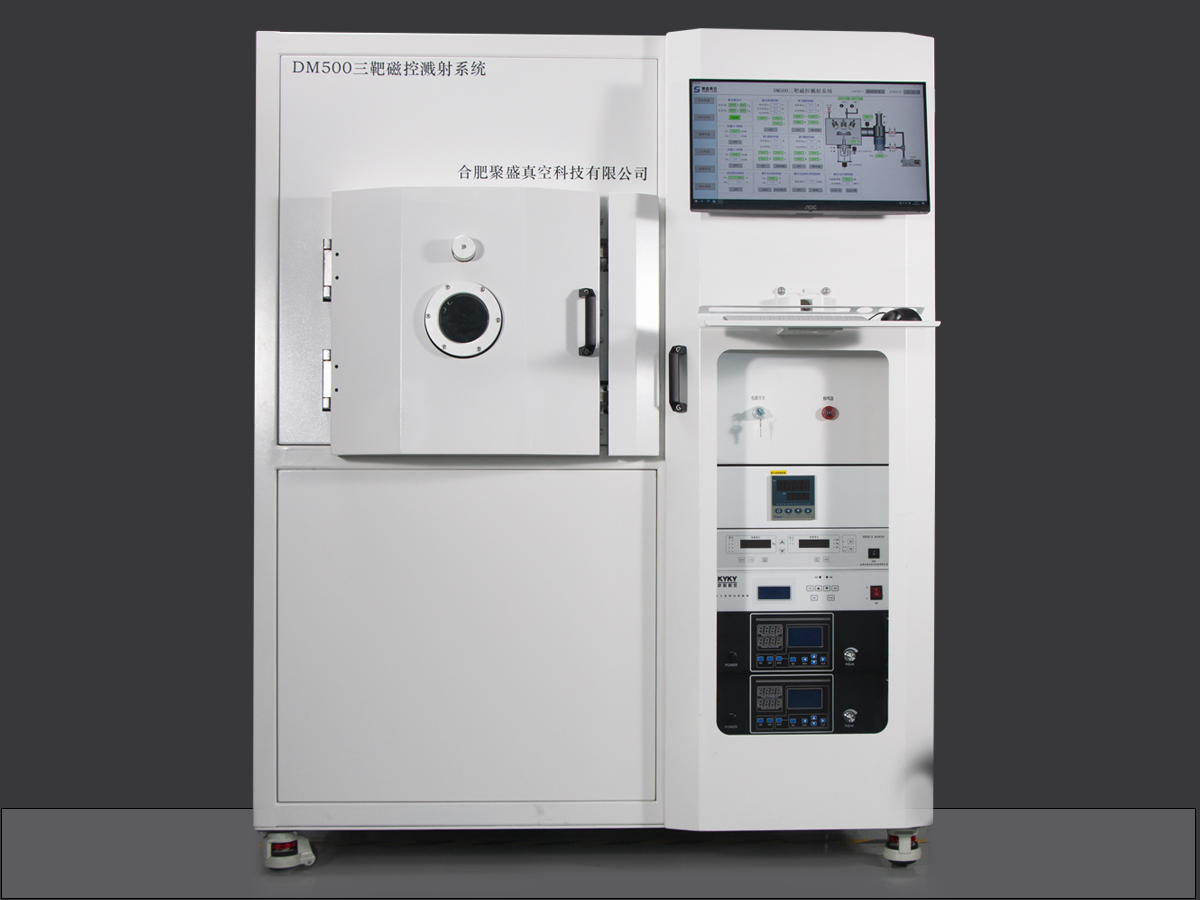

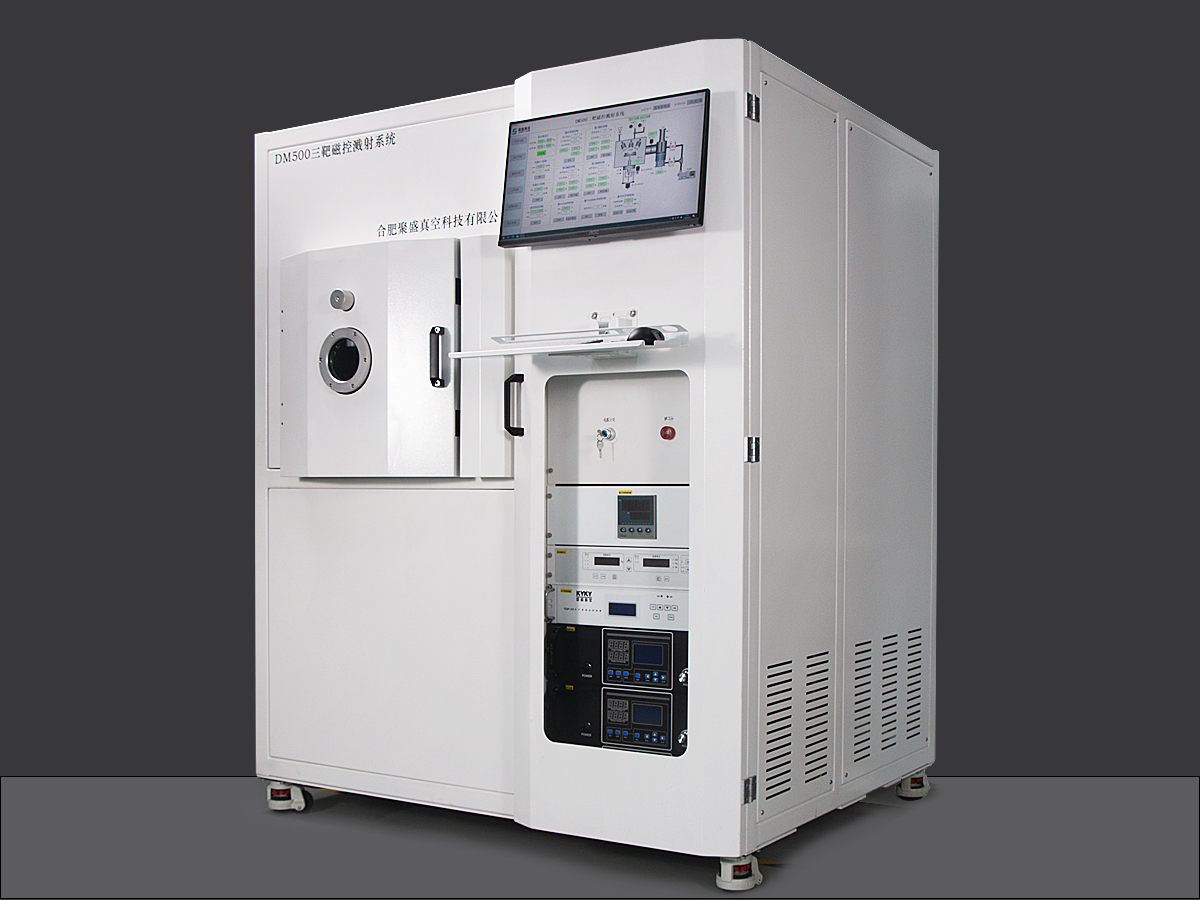

概述
磁控溅射是利用磁场束缚电子的运动(即磁控管模式),其结果导至轰击基片的高能电子的减少和轰击靶材的高能离子的增多,使其具备了“低温”、“高速”两大特点。磁控溅射法制备的薄膜厚可控性和重复性好,薄膜与基片的附着能力强,膜层纯度高。可用于制备金属、氧化物薄膜绝緣膜半导体薄膜等类型薄膜。
工作原理
溅射沉积系统为一三靶溅射沉积系统,各靶可独立/顺次/共同工作,分布在一个圆周上。各靶固定在真空室顶板上,靶基距可以通过基片架的升降来调节(靶基距80mm~120mm可调)。基片架可升降,采用磁流体密封装置+步进电机驱动,满足基片旋转要求。转速0~30转/分钟连续可调
A.基片架功能
系统设一个基片架,可旋转+升降,同时可通过铁铬铝高温加热肆对基片在沉积涂层过程中进行加热;加热系统采用智能温控仪及电力组件,温度PID控制,最高可加热至600度。基片旋转利用磁流体密封装置与步进电机配套实现。
B.镀膜过程
单质薄膜的制备:在某只靶开启的情况下,可在基片上完成单质薄膜的制备。多层膜的制备:三只磁控溅射靶可根据需要,按照一定的启停顺序(辅以样品架的自转,均通过计算机控制),完成多层膜的镀制过程。
混合物薄膜的制备:三只靶中的两只/三只同时工作;可以完成具有两/三种成分组成的混合物薄膜制备。
系统参数
| 参数项目 | 规格指标 |
| 腔体尺寸 | 500×500×H450 mm,不锈钢侧开门腔体 |
| 极限真空 | ≤5×10⁻⁵ Pa(烘烤除气后) |
| 抽气时间 | 大气压抽至 5×10⁻⁴ Pa ≤40 min |
| 真空机组 | 1600L/s 分子泵 + BSV40 旋片机械泵 |
| 溅射靶配置 | 3 支永磁磁控靶(可选 2 英寸 / 3 英寸靶材,每靶带独立遮光挡板,支持共溅射) |
| 靶基距 | 可调;基片架轴向升降行程≤50 mm |
| 基片规格 | 最大兼容 Φ3 英寸基片,基片支持匀速旋转 |
| 基片加热 | 碘钨灯辐射加热,最高 600℃,岛电 PID 闭环控温 |
| 溅射电源 | 可按需搭配 DC 直流电源 / RF 射频电源(常规配置:直流靶 + 射频靶组合,单靶功率 0~500W 可调) |
| 气路系统 | 3 路工艺气体 MFC 质量流量控制器 + 1 路放气,带混气腔;可通入 Ar、O₂、N₂等 |
| 可选功能 | 基片负偏压、等离子反溅清洗、腔体烘烤、石英晶振膜厚监测 |
| 人机控制 | 独立工业触摸屏,工艺配方存储、全自动流程、真空联锁保护、急停安全回路 |
| 冷却方式 | 闭环水冷,靶材、电源、分子泵水冷散热 |
